Näytä katselupuoli suihkukaapin piirustuksessa

Näytä tiedot

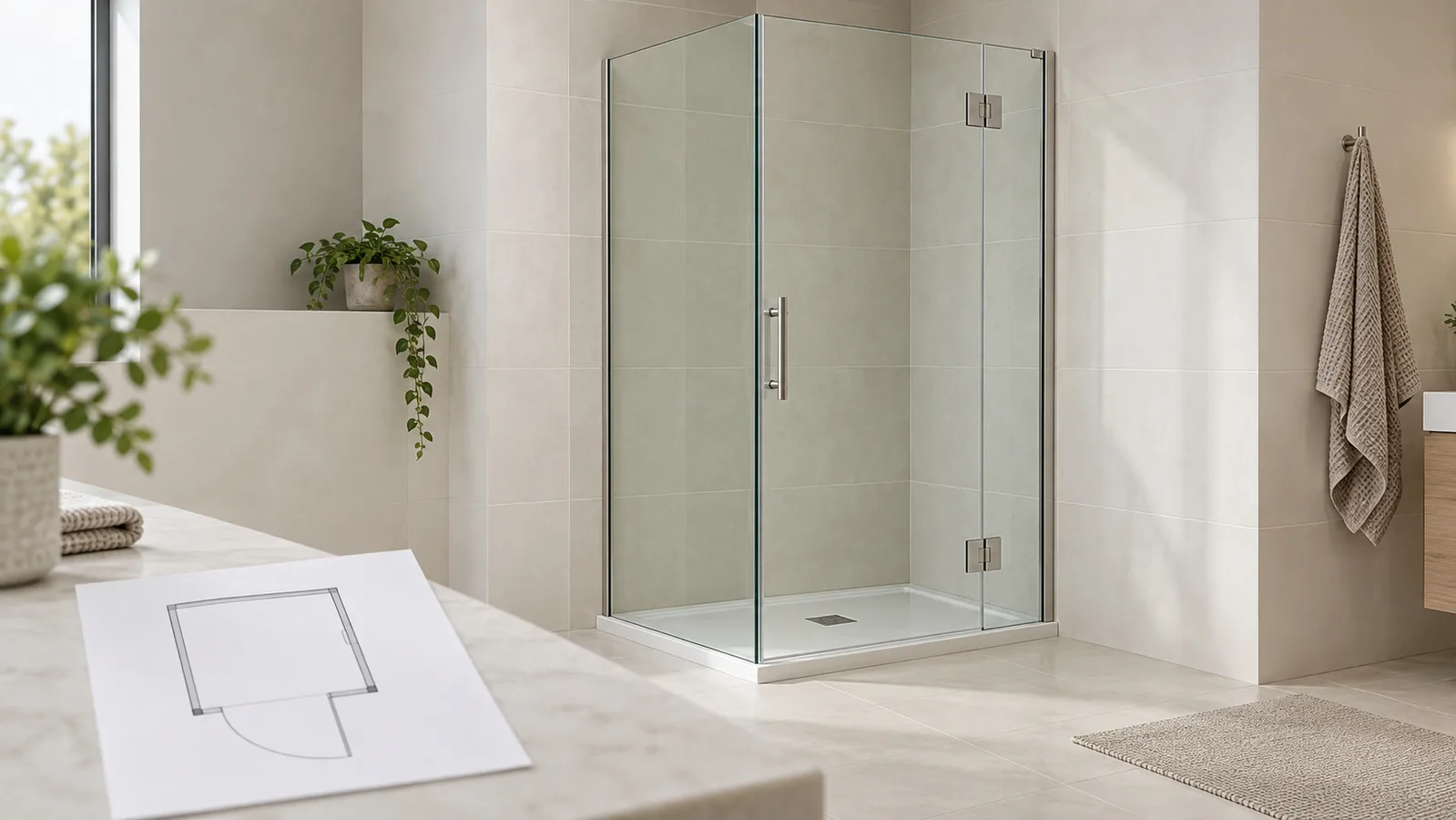

Suihkun ulkopuolella seisova ostaja ja sen sisältä ulos katsova toimittaja voivat tarkoittaa päinvastaisia asioita vasemmalla aukolla. Näihin kahteen lukemaan perustuva lainaus voisi kuvata erilaisia ​​järjestelyjä. Ennen hintojen vertailua laittaisin piirustukseen katselupaikan. Ostajan hyväksymä pohjaratkaisu voisi näyttää suihkutilan, huoneen puolen ja suunnitellun sisäänkäynnin. Pyytäisin toimittajaa palauttamaan tarjotun järjestelyn kyseisellä pohjaratkaisulla malliviitteineen.

Suunnitelmassa näkyisi oven liike ehdotetun suunnittelun mukaan. Sarana- tai kääntöoven liike on merkitty eri tavalla kuin liukupaneelin, ja pyytäisin toimittajaa tekemään eron näkyväksi. Myös kiinteät paneelit tunnistetaan. Säilytän suunnitelman viereen korkeuden, jotta kahvan ja saranoiden tai saranoiden asennot voitaisiin keskustella samaa järjestelyä vastaan. Vastuullinen asentaja tai suunnittelija tarkastelee ehdotettua kokoonpanoa todellisen huoneen ja sen vaatimusten mukaan.

Jos toimittaja kuvaisi mallia käännettäväksi, kysyisin, mitä se tarkoitti mainitulle mallille. Esimerkiksi Kohlerin Fluence-niveloven tiedoissa todetaan, että kyseinen malli voidaan konfiguroida avautumaan vasemmalle tai oikealle. En uskoisi, että eri kotelolla olisi sama ominaisuus. Pyydän sen omaa dokumentaatiota ja pyytäisin toimittajaa vahvistamaan valitun järjestelyn, mukaan lukien mahdolliset osat, jotka poikkesivat vaihtoehdoista. Peilattu luettelokuva ei sinänsä vastaisi tähän kysymykseen.

Lasipaneelin aikataulu pysyisi layoutissa. Pyydän toimittajaa tunnistamaan jokaisen toimitetun paneelin piirustuksensa perusteella ja palauttamaan määritellyt materiaalit, mitat ja asiaankuuluvat valmistustiedot ammattimaista tarkastusta varten. En pyytäisi vastaanottavaa tiimiä ratkaisemaan kätisyysvirhettä lasipaneelia muokkaamalla. Kaikki ulkoasun muutokset palautetaan toimittajalle ja vastaavalle asiantuntijalle ennen tilausviitteiden päivittämistä. Vanhentunut paneelipiirros tilauskansiossa jättäisi päätöksen ratkaisematta; korvaava piirustus tarvitsee oman versioviitteensä.

Laitteiston osalta pyytäisin luetteloa, joka kattaa saranat tai nivelet, kahvat, profiilit, tiivisteet ja muut kyseiseen malliin kuuluvat tuotteet. Jokainen tuote voidaan sovittaa valittuun koteloon mieluummin kuin yleiseen valokuvaan laitteistovalikoimasta. Kahden viimeistelyvaihtoehdon osalta kysely voi sisältää erillisen näyteviitteen jokaiselle. Sisältyykö hintaan tuo kahva tuossa viimeistelyssä? Mitkä tiivisteet toimitetaan? Kaikki erikseen ostettu osa kuuluu myös vertailuun, ja sen hankkimisesta vastaa nimetty osapuoli.

Tilaustiedoston osalta säilyttäisin palautetun suunnitelman, korkeuden ja paneelin aikataulun yhden konfigurointiviitteen alla. Laitteistoluettelo sisältää myös tämän viittauksen. Myöhempi saranoiden vaihtaminen avaisi asiaankuuluvat asiakirjat uudelleen tarkastettavaksi. Palautetun piirustuksen ja osaluettelon tulee näyttää, mikä muuttui, joten aikaisemman version hyväksymistä ei voi sekoittaa korvaavan version hyväksymiseen. Pakkaustietueessa voi olla hyväksytty konfiguraatioviite laatikon tunnisteiden rinnalla. Vastaanottavalla tiimillä olisi sitten erityinen asettelu, johon viitata, sen sijaan, että se yrittäisi tulkita vasemmanpuoleista aukkoa laatikon kuvauksesta.
